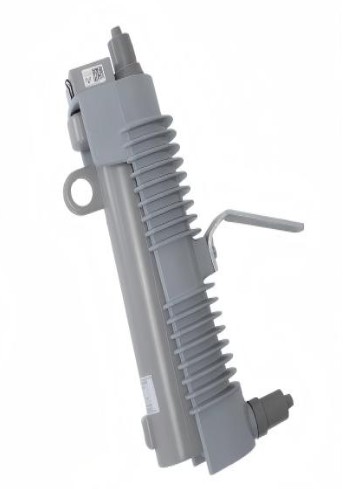

交流高压跌落式熔断器DRWU-12型

产品简介

DRWU-12型交流高压跌落式熔断器是供电局和工业用户优选的户外高压架空12kV配电系统保护装置。对配电系统中的变压器、电容器、电缆或架空线路分段点和分支线路提供全范围的故障保护,从最小的开断电流到最大开断电流均能按照准确的时间电流特性,提供可靠的过载和短路保护。
产品符合以下标准
GB/T15166.3 交流高压熔断器喷射式熔断器
DL/T640 户外交流高压跌落式熔断器及熔断件订货技术条件

特点

该产品导电部分采用镀户外银处理,绝缘材料采用具有优良力学性能、电性能和耐化学腐蚀性能的树脂纤维,代替传统的瓷绝缘子,耐电能力强,增加了接触导电的可靠性和使用寿命。绝缘子采用了独创的凹槽设计,其凹槽形结构构成了容纳触头部的护体,避免雨雪、冻雨、凝露滴着在触头上,绝缘体的凹槽的两侧翼伞裙坡向导流作用,使露水、雨雪无法滴落在触头上,确保了本产品无论在怎样恶劣环境下都具有良好的电器开关性能和可靠的机械操纵性能,并具有较高的污染等级。该产品具有良好的防爆性能和很强的耐污能力,重量轻、安全可靠,安装使用维护方便等优点,非常适合在严酷的气候条件和污染等级严重的环境中使用。

1. 具有良好的开断特性,可开断额定开断电流及以下各种短路的过载电流,最小开断电流为5A。性能达到国际IEC标准的要求。

2. 由于采用逐级排气,并在熔体上套装新型含有高效熄弧材料制成的内消弧管,合理解决了开断大小电流的矛盾,扩大了下限开断电流的范围。

3. 绝缘子与上、下触头采用机械卡装,具有较高的机械强度,零件采用精铸件互换性强,便于生产维护,上触头采用圆柱式接触,易于操作。

主要技术参数
