一、用途：

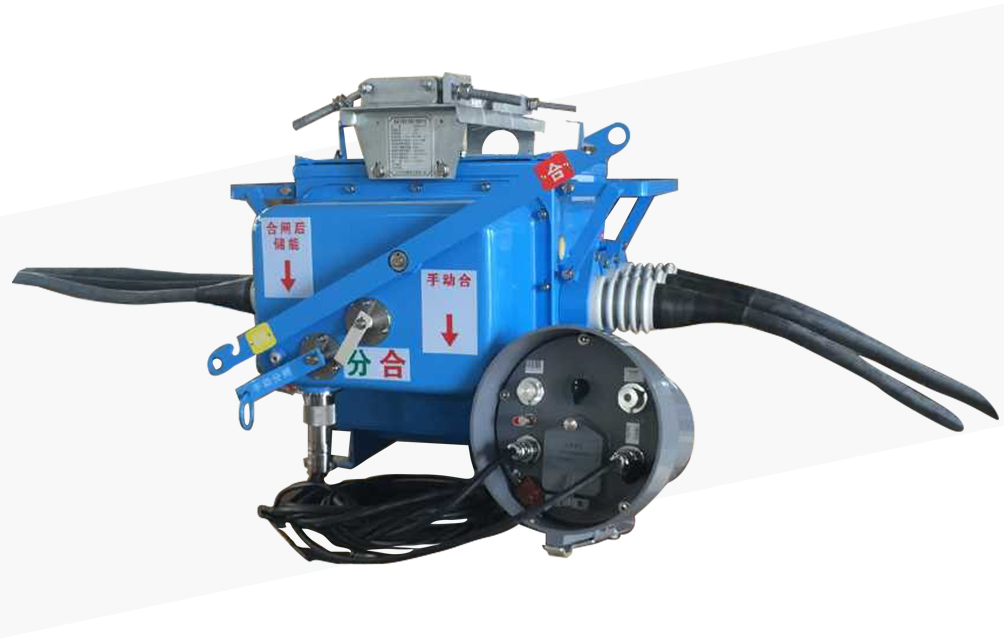

FZW28-12F/T630-20型柱上分界真空负荷开关适应于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。适用于变电站、工矿企业及城、农网作保护和控制和城、农网自动化配电网络以及频繁操作的场所。

二、特点：
1.高安全性：灭弧和绝缘介质均为无油介质，在箱体顶部安装有防爆装置，即使发生意外内部故障，也不会有高温气体或飞溅物泄漏出来。2.免维护：开关的主回路和操动机构均密封在SF6气体为介质的箱体内；开关的主回路采用电缆头引出或采用我司具有专利的拐角套管。3.由于采用零表压SF6气体绝缘，使开关体积精巧紧凑，同时又尽可能避免了漏气隐患。具有手动/自动操作，使开关操作灵活。配电磁操作机构，电保持。有电关合，失电分闸，结构简单可靠。4.安装方式灵活：可采用柱上吊装或坐装安装方式。5.具有自动化配电接口：可配装各种变比的电流互感器，用于测量和保护以及计量，及配备远动辅助接点。6.高可靠性：集日本东芝三十多年真空设备技术和实践结晶，用我公司完善的质量管理体系为保证，使生产的产品具有高度的可靠性，SF6气体充气压力为零表压，不易产生泄漏，可靠的密封技术，使开关内的气体可保证20年正常工作。实现了无油化、无火灾、无爆炸危险，运行十分安全。7.无需检查、保养：带电部分及操作机构在密封容器之内，不受外部环境影响。电弧被封闭在密封的真空灭弧室内，开关内部无污染源，因此本开关运行期间无需保养和检修。

三、主要技术参数：


序号	项目	单位	数值
1	额定电压	kV	12
2	额定频率	Hz	50
3	额定电流	A	630
4	额定热稳定时间	S	2
5	额定动稳定电流（峰值）	kA	40
6	额定短时耐受电流	kA	16
7	额定短路关合电流（峰值）	kA	40
8	额定电流下电寿命	次	5000
9	机械寿命次数	次	10000
10	重量	Kg	185
11	工频耐压（1min）：干试 （相间、对地/断口）	kV	42/48
12	雷电冲击耐受电压（峰值） 相间、相对/断口	kV	75/85

四、使用条件：
  1、周围空气温度：-40℃ ~ +400℃；日温差：日温变化不大于25℃；
  2、风速不大于35m/s；
  3、无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所。
  4、海拔：≤2000m ；
