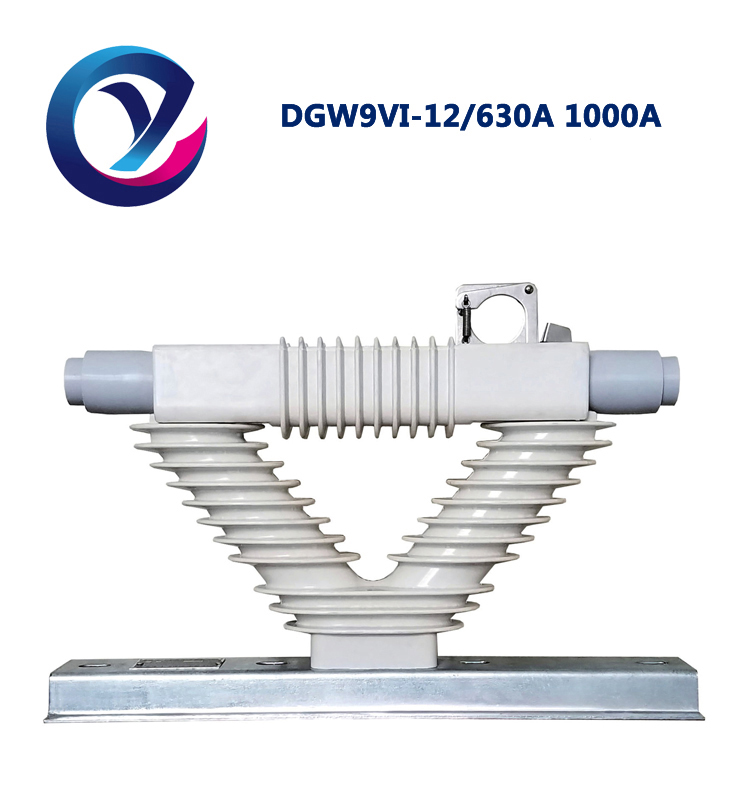

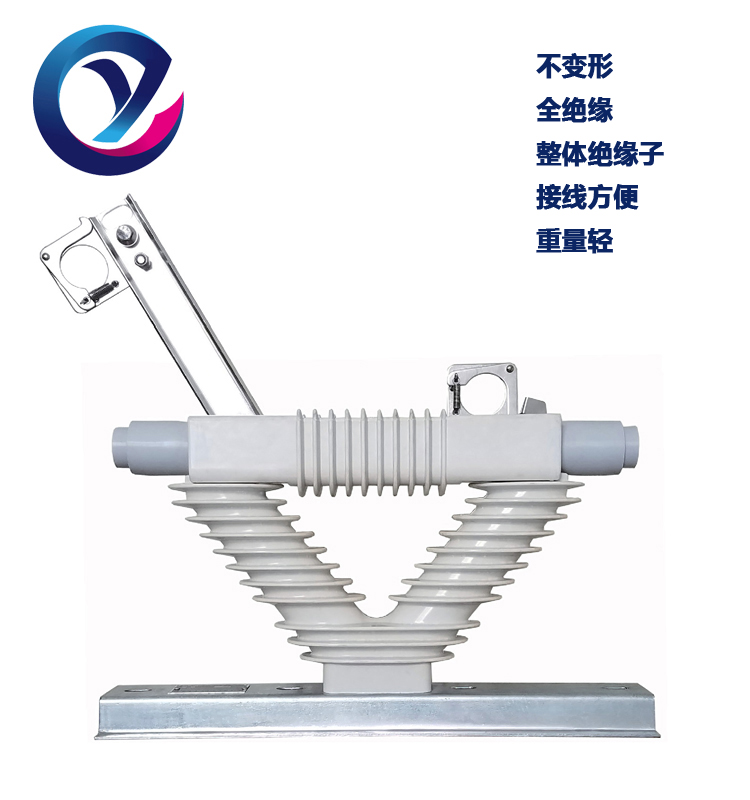

全绝缘隔离开关DGW9VI-12型

产品简介

DGW9V-12型户外交流高压隔离开关为单相钩棒不带负荷操作型开关。适用于交流50Hz或60Hz,额定电压12kV及以下的架空线路中,主要与断路器或负荷开关配合使用,为其提供可见断口,提高设备操作性和维修安全性。在有电而无负荷的情况下采用操作杆进行分合操作。



特点


底座

采用优质不锈钢或热浸锌防腐工艺处理的高强度钢板,可满足各种户外的应用。

绝缘子
绝缘子采用了电气化铁路使用的27kV高压的绝缘材料,具有优良力学性能、电性能和耐化学腐蚀性能,代替传统的瓷绝缘子及用硅胶做伞裙的绝缘子,具有良好的防爆性能和极强的耐污能力。爬电比距可满足Ⅳ级污秽等级要求。DGW9V-12型户外交流高压隔离开关将传统隔离开关的二个立柱形绝缘子改为一个V形绝缘子,此V形绝缘子由我公司自行设计,国内首创,其优点是:不会因为安装时因用力不当或户外长期使用造成安装板变形,以及线路电缆横向拉力导致的导电板与接线板接触不良,从而造成电力事故。该产品具有体积小、重量轻、不易破损、安装方便、使用寿命长的特点。

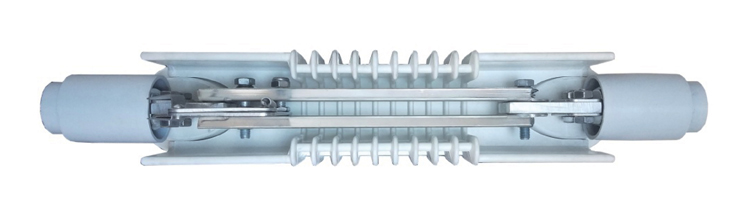

主回路设计
主回路导电部分采用镀银处理,截面积大,导电能力强。双静触头设计,有效降低了开关操作时的触头磨损,合闸导向性好,操作更加稳定,性能可靠。触头压力弹簧采用不锈钢碟簧,增加了接触导电的可靠性和使用寿命。绝缘罩采用了独创的长条状U形凹槽形设计,其整体结构构成了容纳触头部及刀板的护体,避免雨雪、冻雨、凝露滴着在触头及刀板上,无需考虑覆冰厚度,绝缘子罩的U形凹槽的两侧翼伞裙坡向导流作用,使露水、雨雪无法滴落在触头及刀板上,达到了全绝缘的效果,确保了本产品无论在怎样的恶劣环境下都具有良好的电气开关性能和可靠的机械操纵性能,并具有较高的污染等级。

接线端子
采用标准双孔接线铜排,通排孔大小和间距符合国内使用习惯,便于客户安装。

操作拉环
合分闸操作部分采用了超大孔拉环装置,并设有合闸自锁装置,开关在合闸位置被自动锁定,无自动跌落的危险;在分闸操作时通过拉环解锁,操作安全可靠。

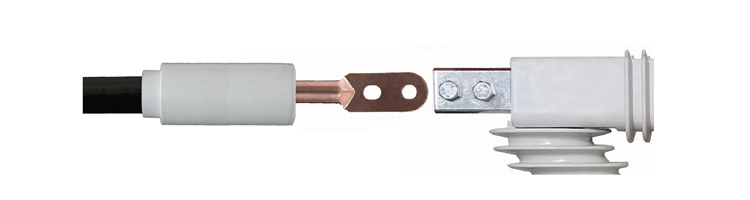

方便快捷的接线方式

独创的接线方式,施工更省时省力,比常规的施工工艺少了安装铜铝端子和铜端子的钳压过程。上下接线端子设有绝缘护套,导电部分不外露。

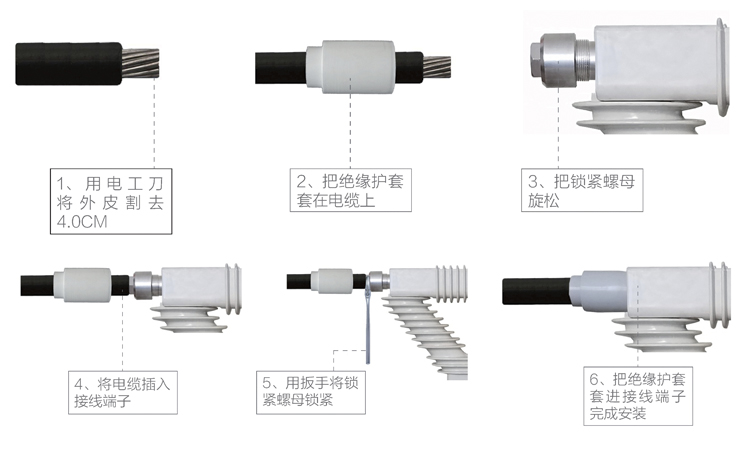

其接线方式为:用电工刀或剥线钳将电缆绝缘外皮割去所需要的长度(较短),将绝缘护套套在电缆上,将电缆插入接线端子,用扳手将锁紧螺母锁紧,套上绝缘护套。

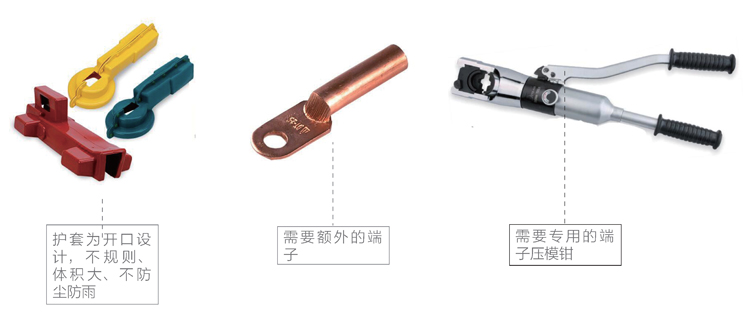

常规产品的接线方式

常规产品的接线方式为:用电工刀或剥线钳将电缆绝缘外皮割去所需要的长度(较长),再套上相应规格的铜铝管端子或铜端子,用相应规格的压模钳压器将端子压好,再用螺栓将压好的端子与隔离开关的端子固定好,并用扳手上紧,再套上绝缘护套。

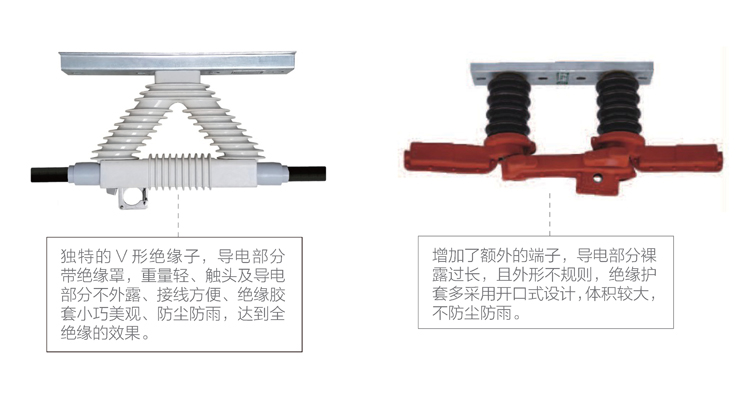

与同类产品的对比

相比常规产品的接线方式,省去了安装螺栓、铜铝管端子或铜端子,不需要专用的压模钳压器,即减少了成本,又节约了施工时间,绝缘护套也更美观、防尘防雨、绝缘效果更好。


同型号基础版(不带绝缘护套)

常规端子接线方式
